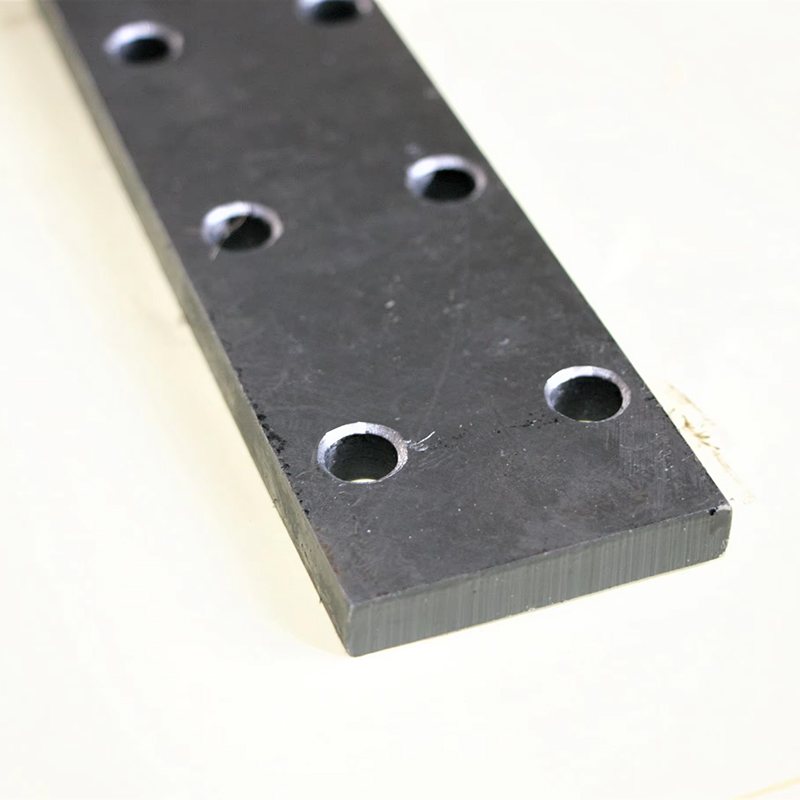

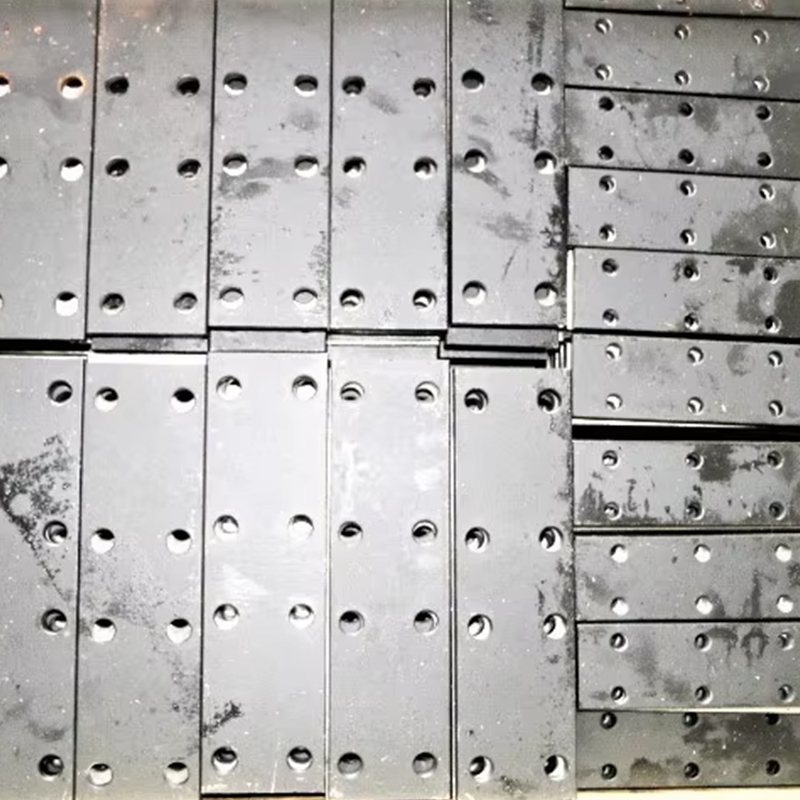

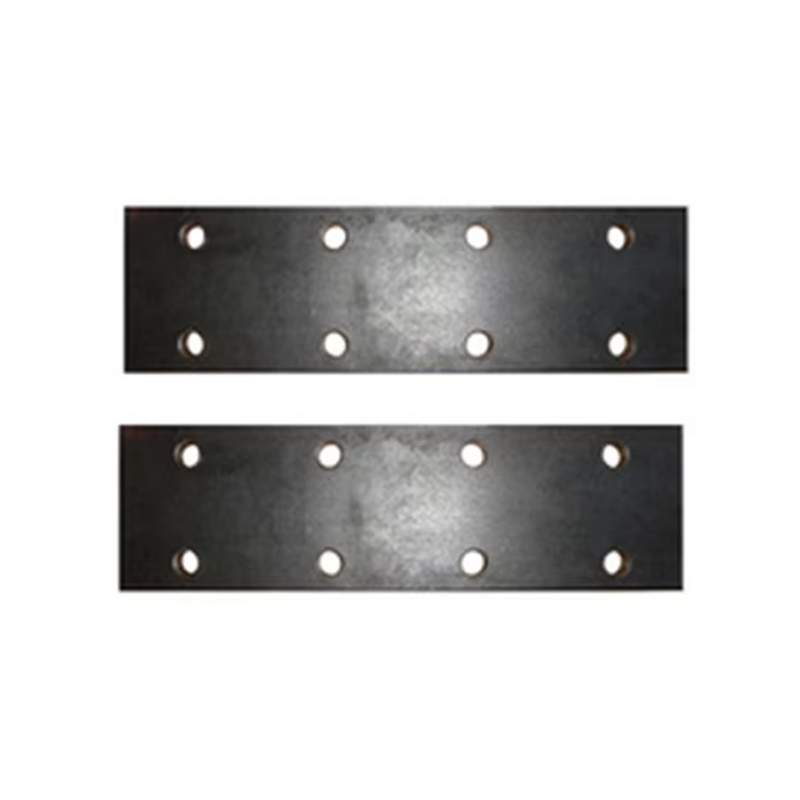

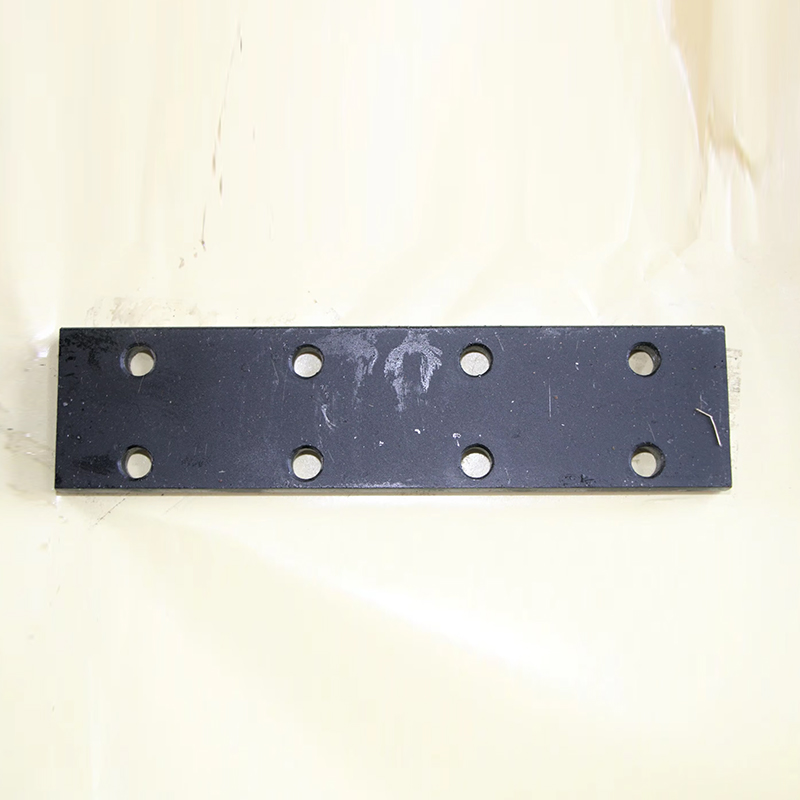

Parti dell'elevatore VTSP119 Piastra di collegamento della rotaia di guida dell'ascensore con piastra a ganascia per ascensore ad alta resistenza Piastra di giunzione in acciaio durevole

Modello ferroviario adatto	d	l1	l2f	l3f	b2	b3	vmin	Bullone
T45/A	9	160	65	15	50	25	8	M8x25
T50/A	9	200	75	25	50	30	8	M8x25
T70/A	13	250	105	25	70	42	10	M12x35
T70-1/B	13	250	105	25	70	42	10	M12x35
T75-3/B	13	250	105	25	70	42	10	M12x35
T78/B	13	250	105	25	70	42	10	M12x35
T82/B	13	216	80	26	80	50.8	10	M12x35
T89/B	13	305	114.3	38.1	90	57.2	13	M12x35
T90/B	13	305	114.3	38.1	90	57.2	13	M12x35
T114/B	17	305	114.3	38.1	120	70	17	M16x50
T127-1/B	17	305	114.3	38.1	130	79.4	17	M16x50
T127-2/B	17	305	114.3	38.1	130	79.4	17	M16x50
T140-1/B	21	380	152.4	31.8	140	92.1	28	M20x65
T140-2/B	21	380	152.4	31.8	140	92.1	28	M20x65
T140-3/B	21	380	152.4	31.8	140	92.1	38	M20x80
Tolleranze	-	3	±0,2	±0,2	-	±0,2	3	-
Tolleranze	-	0	±0,2	±0,2	-	±0,2	0	-

Modello ferroviario adatto	d	d1	b2	b3	l1	l2	l3
Digitare	mm	mm	mm	mm	mm	mm	mm
T75-3/B	13	26	75	43	240	90	30
T78/B	13	26	78	43	240	90	30
T82/B	13	26	82.5	50.8	216	81	27
T89/B	13	26	89	57.2	305	114.3	38.1
T90/B	13	26	90	57.2	305	114.3	38.1
T114/B	17	33	114	79.4	305	114.3	38.1
T127-1/B	17	33	127	79.4	305	114.3	38.1
T127-2/B	17	33	127	79.4	305	114.3	38.1
T140-1/B	21	40	140	92.1	380	152.4	31.8
T140-2/B	21	40	140	92.1	380	152.4	31.8
T140-3/B	21	40	140	92.1	380	152.4	31.8
Tolleranze	-	-	±1,5	±0,2	±1,5	±0,2	±0,2

Modello ferroviario adatto	h	wxx	cavolo	peso	bullone
Digitare	mm	cm³	cm³	kg/pz	dimensione
T75-3/B	61	9.29	7.06	2.1	M12x35
T78/B	55	7.56	6.71	1.8	M12x35
T82/B	66.6	10.20	7.40	1.36	M12x35
T89/B	61	14.25	11.80	3.8	M12x35
T90/B	74	20.87	11.80	4.1	M12x35
T114/B	88	29.70	19.10	5.0	M16x50
T127-1/B	88	30.40	23.40	5.4	M16x50
T127-2/B	88	30.90	36.20	6.9	M16x50
T140-1/B	107	53.40	44.30	10.5	M20x65
T140-2/B	101	68.00	51.20	12.9	M20x65
T140-3/B	126	114.60	69.40	17.5	M20x65
Tolleranze	±0,1	-	-	-	-
